【应用】更智能更精准,紫川AI热成像的创新大有可为
2020-09-14

01. AI热成像是什么

热成像技术将物体的红外辐射转换为热图像,实现测温、观测等功能。市面上普通的热成像仪多数停留在“工具”层面,需要使用者自身对热图像数据进行分析处理得到决策信息或在实际应用场景中受到环境、网络、系统对接等的限制较大。

怎么让热成像得到更智能安全更精准灵活的应用,是紫川AI热成像的核心所在。紫川AI热成像基于边缘智能算法。经过多年来的行业经验积累及对算法的不断优化,我们已具备成熟的SoC的自主设计能力,可针对应用场景需求向前端设备嵌入高度定制的智能算法,在有限的算力和网络资源下实现更优的探测分析。

紫川的AI热成像是“人工智能机器人”。AI算法对热图像进行分析处理,实现智能探测、事件识别、自动告警等功能,实现无人值守,让生产生活更高效更智能。

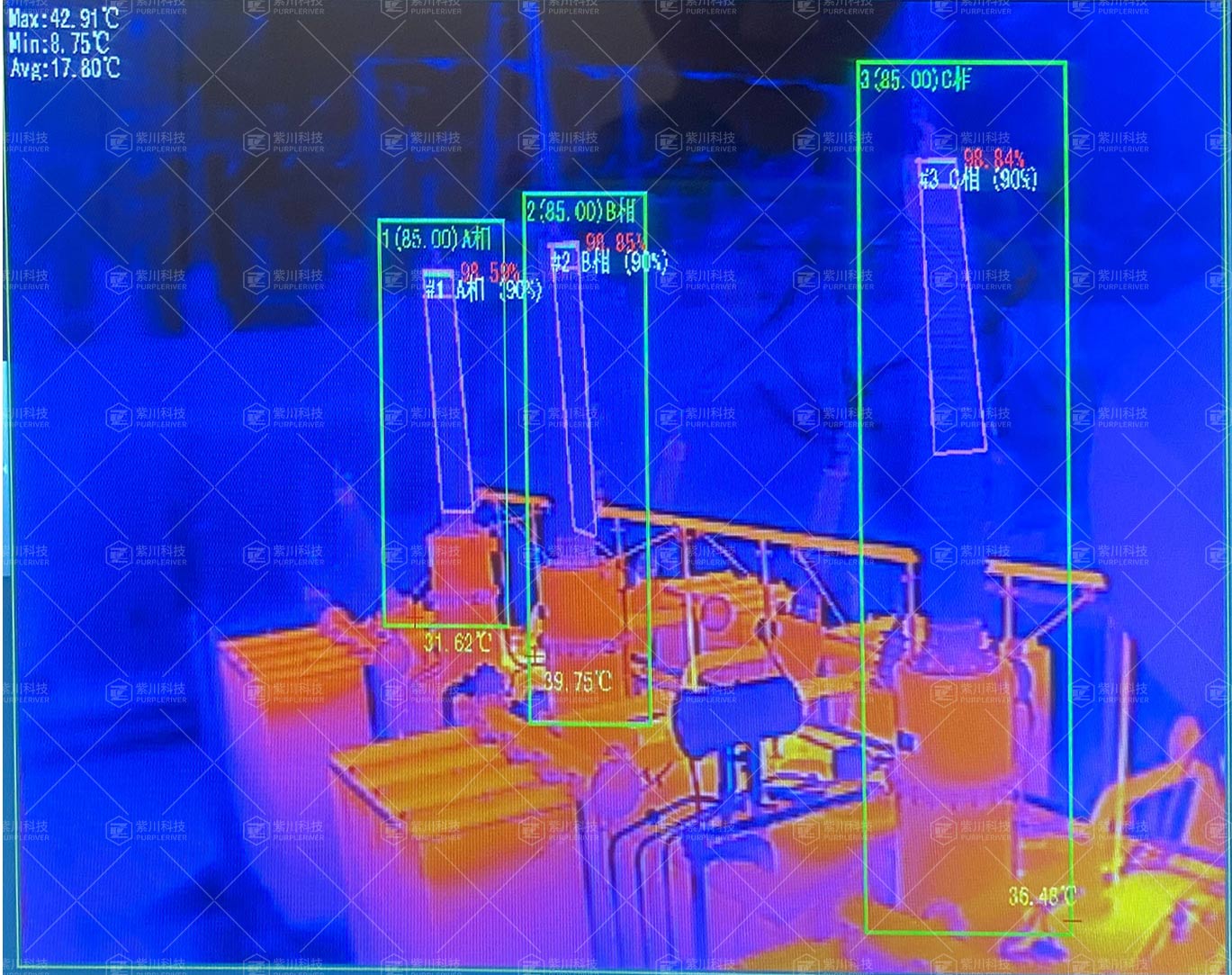

基础对象分类、闯入等事件识别


据麦姆斯咨询报道,全球热成像市场规模预计将从2020年的34亿美元增长至2025年的46亿美元。推动市场增长的其中一个因素是不断增加的研发投资用以开发创新型热成像解决方案。而其中,AI热成像是一种意义重大的创新。热成像机芯内的人工智能加速引擎(NPU)通过对红外辐射数据进行多层的神经网络卷积池化,形成一种新型的黑箱学习模型,使热成像仪具备辨识物体或事件行为的能力,热成像的应用因此变得更智能。




02. AI热成像+有多少种可能?

通过AI热成像+技术,我们能

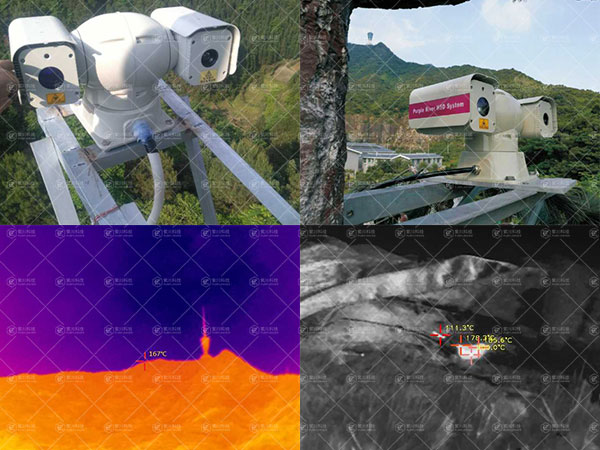

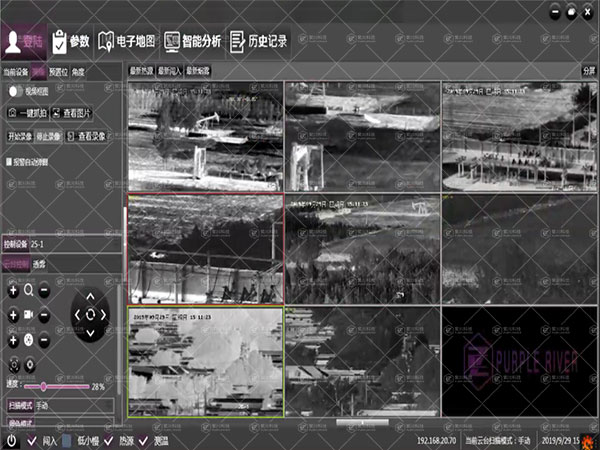

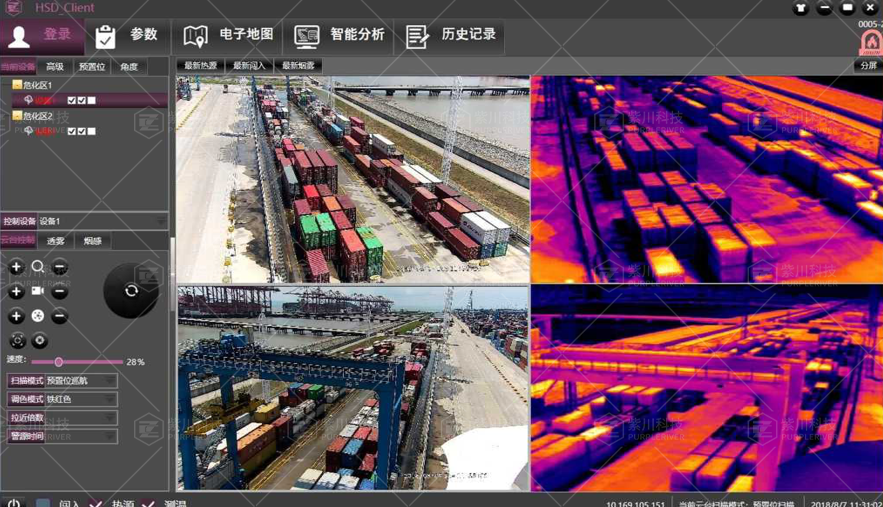

                        大幅增加重要场所夜间智能防护范围与距离                                              更快速发现数公里以内的火灾



              严密管理易燃易爆场所,取代巡检人员现场作业                                        增加现代化建筑与公共设施的消防保障能力

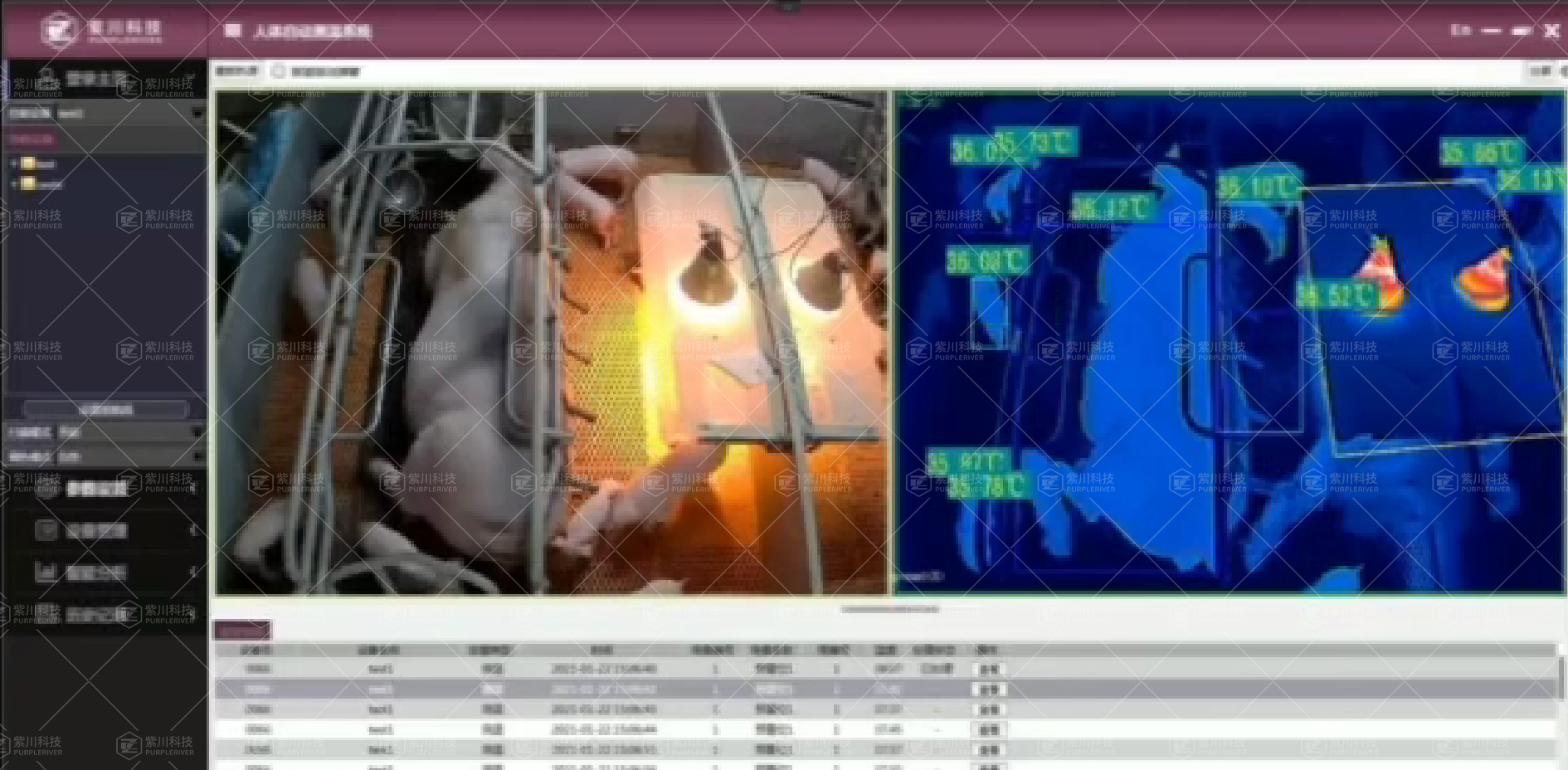

                          在公共区域快速找到发热的病人                                                                       其他生物活体测温


AI热成像+应用还有许多未知领域在等待着我们......

在未来,紫川仍将不断创新探索,致力于让热成像变得更智能,普及AI热成像以更好地服务社会。




【实操】热成像仪该怎么保养?
2020-06-23
  • 紫川的热成像仪的防护等级基本在为IP65以上,具有很好的防水防尘效果,无需特殊的保护装置或频繁的擦拭保养,您只需不定时把吸附在镜头上的明显的灰尘等污渍擦除即可

  • 当镜头需要擦拭时,请用专用镜头纸擦拭,用手擦拭可能会留下指纹从而导致成像质量下降。

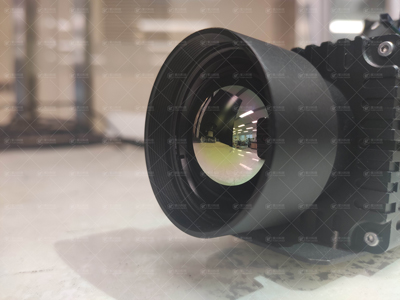

                     紫川的1024分辨率热像仪镜头

  • 安装使用热成像仪时切勿直对太阳,否则可能会灼伤探测器。

  • 热像仪一般在正常使用的情况下,2年左右需要做一次校准,届时请联系我司工程师进行调试。

  • 及时维修故障以延长热像仪使用寿命。紫川科技的热成像仪设备享有12个月的保修期,如设备及相关零配件在正常工作环境下发生故障,我司将进行免费维修或更换。


【科普】热成像仪的参数意义
2020-06-19

热成像仪的参数意义

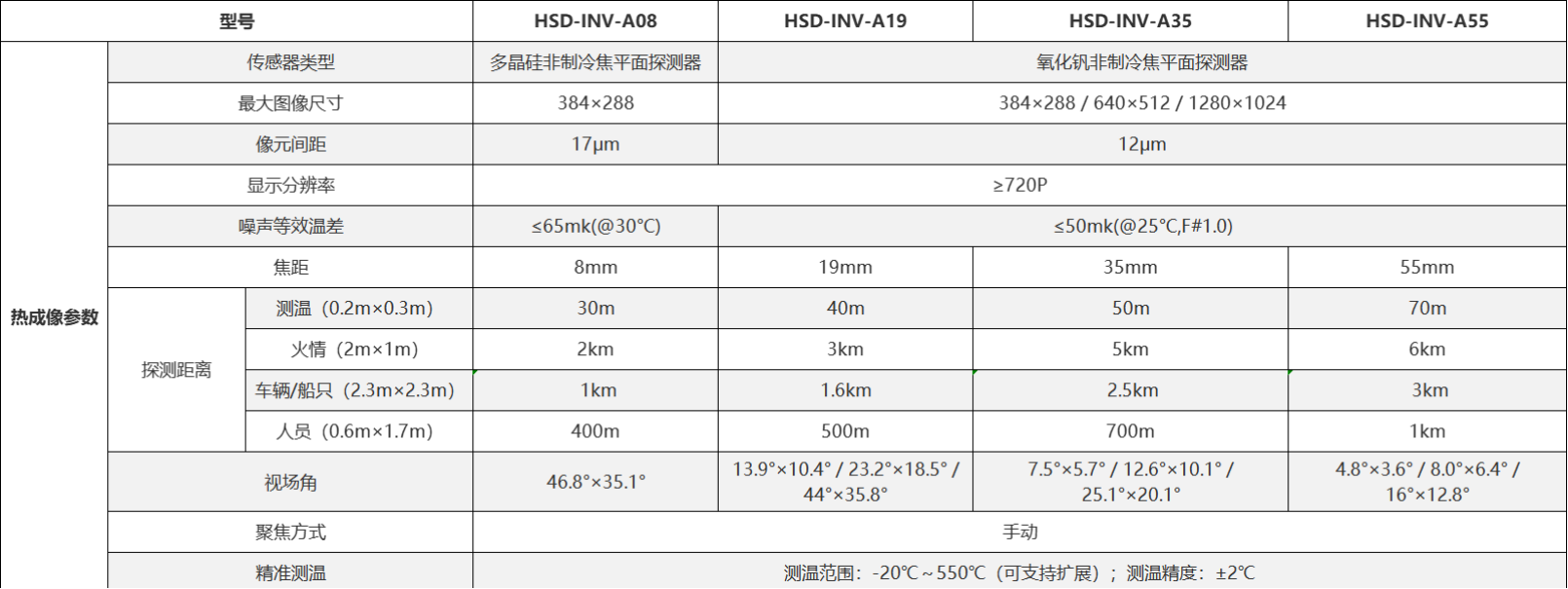

      参数体现了产品的性能。为了挑选合适的热成像仪,了解参数十分有必要。下面我们以紫川HSD-INV-A型的产品参数表为例,带您了解热成像行业中重要的参数意义。




热成像仪类型:热成像仪按照探测技术可分为制冷和非制冷两种类型。

制冷型热成像仪使用时需利用制冷机来降低自身温度,探测的灵敏度高,数据的误差低,但由于其成本高昂,因此主要用于高端军事和科研领域。非制冷型热成像仪因其在使用寿命、体积、价格上都更有优势,在工业、安防、消防、民用等领域都有着广阔的应用前景。

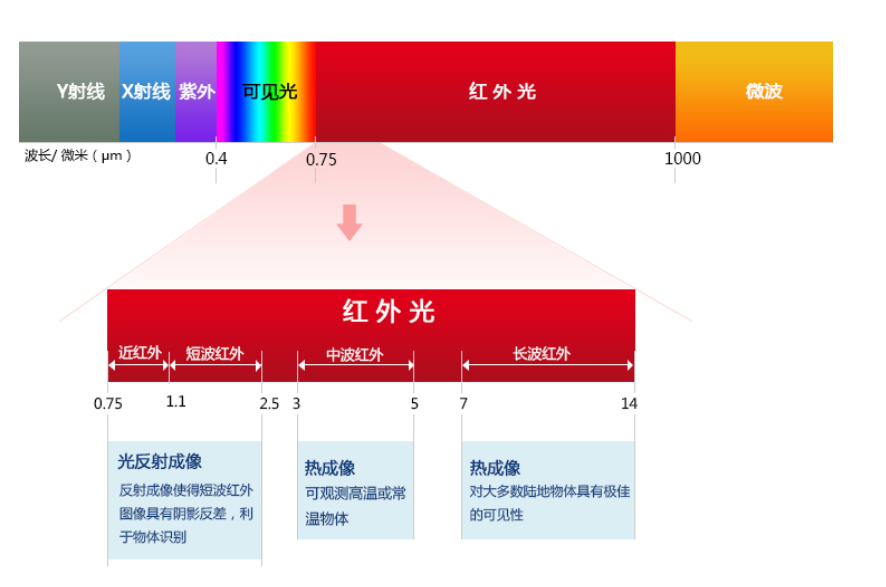

响应波段红外光的电磁波波长为0.75~1000μm。大气中的各种分子会吸收一部分波段的电磁波,在大气传输中透过率较高的波段称为大气窗口。红外光有四个大气窗口,分别为近红外(0.75μm-1.1μm)、短波红外(1.1μm-2.5μm)、中波红外(3μm-5μm)、长波红外(7μm-14μm),其中中波红外及长波红外的波段范围的透过率更高,是比较理想的遥感波段。中波红外较常应用在制冷型热成像仪中,长波红外通常对应非制冷型热成像仪。




探测器材料:红外探测器是热成像仪的核心部件,负责探测热辐射并将其转化为电信号。市面上非制冷型红外热成像仪以氧化钒和多晶硅为主流探测器。由于制程工艺及成像原理的不同,氧化钒探测器的图像非均匀性更好,NETD更低,而非晶硅探测器则具有更小的热时间常数、更优材料稳定性。


探测器分辨率及像元间距:探测器的分辨率表示了探测器焦平面上有多少个探测单元,目前市面上主流的分辨率为160x120、320x240、384x288、640x512等,分辨率越高,成像则越清晰,随着探测器制程工艺的不断发展,1280x1024、1920x1080等超高分辨率的探测器也逐步推向市场应用。探测器焦平面上每个探测单元的间距,间距越小成像越清晰细腻。如今市场上主流的为17μm、12μm,随着技术不断突破,10μm甚至更小间距的探测器已经成为可能。



NETD:NETD噪声等效温差是红外探测器能探测到的最小温差,常用毫开氏温标(mK)表示,NETD越小,测量精度越高。



热像仪镜头:热像仪镜头通常采用的是锗玻璃,锗玻璃对红外光具备非常高的透过率,同时不透过可见光和紫外光,折射性能好同时也可起到保护探测器的作用。相对于普通相机镜头玻璃,锗镜头的生产成本较高,因此市场售价往往也高于普通的相机镜头。




【科普】走进红外热成像
2020-06-17

走进红外热成像

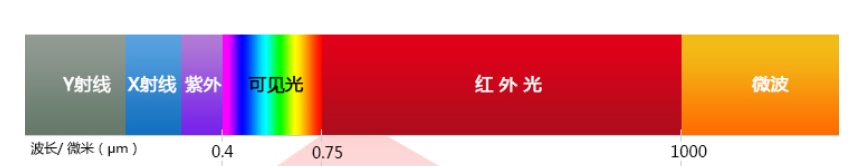

       红外线大家应该不陌生,它是自然界中存在的最为广泛的一种电磁辐射,波长介乎微波与可见光之间,因此我们肉眼并不可见。早在1800年,红外线由英国皇家天文学家弗里德里希发现,1900年代开始,红外技术开始发展,主要应用于军事领域。直至1950年代技术秘密被公开后,红外技术才得以被广泛研究与应用。

       不断深入的研究与不断突破的工艺,孕育了出众多红外技术,其中属红外热成像技术引人注目。近年来热成像技术发展迅猛,应用越来越广泛,为社会的生产生活带来了巨大的效益,未来的发展前景及空间巨大。





       自然界中的一切物体,只要它们的温度高于绝对零度-273℃,都会有红外辐射。通过热成像技术将探测器吸收到的红外辐射转换为伪彩形式的热力图像,我们可以得知物体的温度分布,从而对物体进行判断分析。主流的热成像技术采用的是被动形式,即不借助人为的红外光源,直接探测物体发出的红外辐射,隐蔽性好,不会干扰被测物体的活动,有着重要的应用价值。




1. 防火预警



火灾的初起通常表现为阴燃或者零星火源。人力巡查以及传统视频监控手段通常在火情已经发展到一定阶段(燃烧、烟雾)才开始响应,达不到对火灾的预警效果。我们利用热成像技术,可精确识别过热的阴燃及零星火源,及时预警通报,将火灾压制在初起阶段,避免进一步蔓延而导致的安全事故。




2. 温度监测



       对物体的温度状态进行实时监测在很多行业中是重要的环节。热成像技术不同于传统的单点红外测温仪,实现了可视化测温,热图像中的全部温度数据一测即得,大大提高测温工作效率,同时非接触的特点使得测温过程更简单便捷,高温物体也可轻松测量。





3. 目标探测



       热成像的探测能力受环境影响的程度极低,即使是在雨、雾等能见度较差的天气中或者是完全无光的黑夜里,热成像照样能清晰成像,发现目标。在热成像的探测下,目标与环境形成清晰的热量对比,伪装无所遁形。
